Viene de la pagina anterior..
Culata [head] - Ubicacion de valvulas
Para que un arbol de levas pueda hacer su trabajo de abrir y cerrar valvulas, necesita la ayuda de los botadores, varillas, pericos, alzadores, lifter, balancines, etc. [componentes del sistema de valvulas].

Cuando una valvula se abre, rebaza la superficie de la cabeza, dando por hecho, que el piston esta mas abajo del maximo de su recorrido hacia arriba.
Culata [head] Camara -asiento de valvula Culata [head] ubicacion de guia de acople
Si la valvula abre, y el piston se encuentra en el maximo de su recorrido hacia arriba, el impacto daria lugar a una perforacion del piston, con doblada de valvula.......perdiendose de inmediato la compresion en ese cilindro.

En casos extremos el motor se quiebra o se hace pedazos

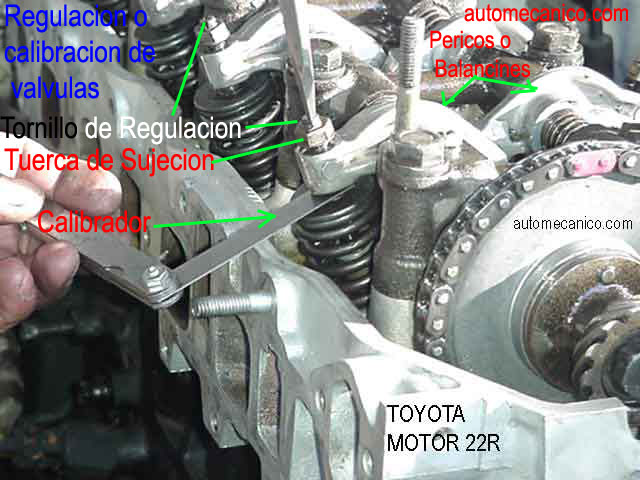

Culata [cabeza] Calibracion de valvulas
De lo expuesto podemos concluir, que antes de instalar una cabeza, debemos liberar o aflojar los tornillos que presionan los botadores de valvulas o pericos, y

La forma correcta de instalar una cadena o banda de tiempo, es la siguiente:

Si la cadena, o banda de tiempo esta instalada, y usted la quiere cambiar; antes de remover la cadena o banda usada, sincronice los engranes de ciguenial y, arbol de levas..

L
a Marca de polea de ciguenial debe quedar indicando "O" [en algunos casos esta marca se encuentra en la rueda volante, visible a  través de una pequenia ventana];

Rotor de distribuidor apuntando al conector que lleva la chispa al piston # 1
S
i la banda o cadena esta rota, significa que se perdio la sincronización, y en este caso es posible, que pistones o valvulas hayan sufrido daños.

Cuando sucede esto, se pierde la compresion en algunos cilindros.

En estos casos, afloje, los botadores de valvulas, y suavemente lleve manualmente, la polea del ciguenial, y el engrane del arbol de levas, a su posicion de sincronización.

P
ara asegurarse, que las valvulas no sufrieron danio, instale la banda o cadena nueva, ajuste las valvulas, y trate de dar dos vueltas al motor manualmente;  Continuar en la siguiente pagina..
