FORD Thunderbird - 3.8L 1993 | Descripcion y modo de desmontar la cabeza [culata]

Viene de la pagina anterior..
Ford Thunderbird - Motor3.8L
Aqui mostramos, las dos cabezas, sentadas y torqueadas.

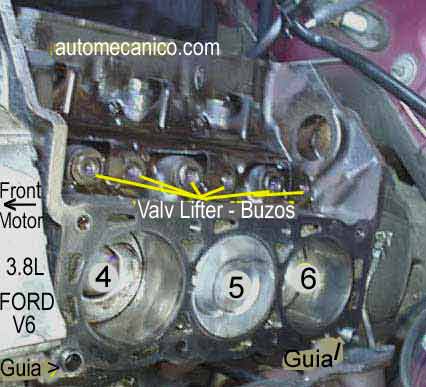

Asimismo; los botadores de valvulas ya se encuentran instalados y torqueados -

Los pericos o balancines en este tipo de motor se ajustan hasta que topen, y luego se les da un torque final  - .Primer paso,  5/11 lbs pie - 2do paso, 18/26 lbs pie

Recuerde:
Antes de torquear la cabeza [culata] , los balancines deben estar sueltos. despues del torque de cabeza, se procede a la instalacion y torque de balancines.

Tome nota:
Algunos de los balancines estaran mas duros de apretar, debido a que los resortes seran presionados, siquiendo el orden de empuje que tiene el arbol de levas....
Para evitar esto, dele apriete a los pericos, que no estan haciendo presion; y luego dele una vuelta completa al ciguenial, para apretar los otros pericos.

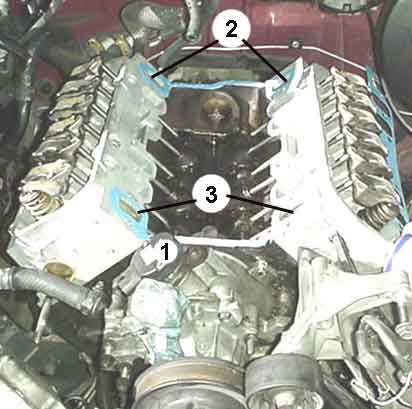

Antes de instalar el manifold de admision; lubrique con silicon, pegamento o equivalente, las vias de agua y el asiento frontal y posterior, del manifold [2 y 3]  tal como se muestra en la ilustracion. si nota que los "end seals" estan algo largos; recortelos para que no se muerdan al sentar el manifold. [apriete los tornillos siguiendo la secuencia que se muestra]
En la parte superior, tenemos un esquema descriptivo, del circuito que controla el encendido en el vehiculo que nos ocupa en este tema.

Crankshaft posicion sensor - [CKP] - Sensor de posicion del CigueƱal.
Camshaft Posicion Sensor - [CMP] - Sensor de posicion del arbol de levas.
Ignition Control Module - [ICM] - Modulo de Encendido.
Ignition. Coil - Bobinas de Encendido.
Power Control Module [PCM] - Modulo de control del Tren de potencia - [motor].
ORDEN DE ENCENDIDO; SISTEMA DIS [Direct Ignition System]

Forma en que va instalada la faja o banda del frente del motor [drive belt, banda serpentina]

Continuar en la siguiente pagina..
