SOLENOIDE - RELAY - Descripcion y funcionamiento

....Viene de la pagina anterior
El principio de funcionamiento de un solenoide, permite que su uso sea comun, en diferentes partes del motor,..por esta razon, en algunos casos se prestan a confusion, pues el solo nombre de solenoide, hace que muchas personas lo relacionen, ubicandolos unicamente en el motor de arranque.

Sin embargo repetimos; su uso es comun, su ubicacion es variable, su figura puede ser diferente, pero el principio de funcionamiento es el mismo.

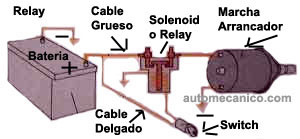

Solenoide - esquema de funcionamiento
Solenoide - esquema de funcionamiento

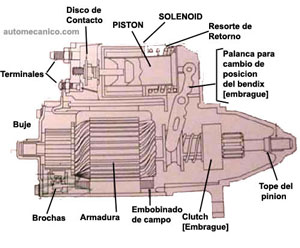

En este ejemplo mostramos, un arrancador con solenoide integrado, muy usado por la  G. Motors

El solenoide es un actuador, que funciona en base a magnetismo; por ejemplo, si tenemos un motor de arranque del tipo que se muestra en la ilustracion y necesitamos que e'ste mueva al motor....

Lo unico que necesitamos es enviar corriente positiva a un terminal del solenoide, e'ste se magnetiza; y como consecuencia, atrae un extremo de un nucleo deslizante.

Al suceder esto; el extremo atraido se coloca haciendo un puente entre un terminal que mantiene corriente positiva conectada directamente de la bateria, y el otro terminal que esta conectado al interior del motor de arranque; dando lugar a la activacion y funcionamiento del motor de arranque.
Por el otro extremo del nucleo deslizante, al deslizarse de su posicion, mueve al bendix (embrague) colocando los dientes de este entre los dientes de la rueda volante (flywheel), iniciandoce asi las vueltas que necesita el motor para el arranque.

Cuando la corriente positiva enviada es cortada, el motor de arranque se detiene, y el bendix regresa a su posicion de descanso.

Para que un solenoide funcione, solo se necesita aplicarle corriente positiva a uno de sus terminales, debido a que el terminal negativo (tierra, ground) lo tiene aplicado en el momento en que se le instala.

Los solenoides de motores de arranque; reciben la senial de corriente  positiva [en algunos casos negativa], controlados por un interruptor [switch] adicional, para evitar el arranque fuera de neutro o parking ).

Este switch se encuentra posecionado en la transmision, y tiene conectores electricos que se mueven a la par del movimiento de la palanca de cambios.

Tome nota : existen diferentes tipos de solenoides; y por lo tanto la configuracion de instalacion, y conexion es variada; pero el principio y objetivo sigue siendo el mismo.

El principio, activar un campo magnetico, administrando sus conexiones, sea positivo y/o negativo; y el objetivo : conseguir un movimiento, el cual dara lugar a una conexion; y/o a una accion de control.

En los carburadores, podemos observar solenoides instalados, unos son utilizados para empobrecer, o enriquecer la mezcla y otros para controlar las RPM.

Los inyectores tambien funcionan en base al principio del solenoide.
En estos casos al activar la llave de encendido, la corriente positiva llega a uno de sus conectores; el lado negativo lo controla el computador del vehiculo, manifestandose como pulsaciones..

Las transmisiones automaticas llamadas electronicas, tambien estas equipadas con solenoides, en estos casos, los solenoides actuan abriendo, y cerrando pasajes de aceite [fluido], controlando asi la funcion hidraulica de la transmision.CONTINUAR......
