DESPIECE CABEZA 4 CIL DOHC

CABEZAS [CULATAS] HEADS
MECANICA AUTOMOTRIZ

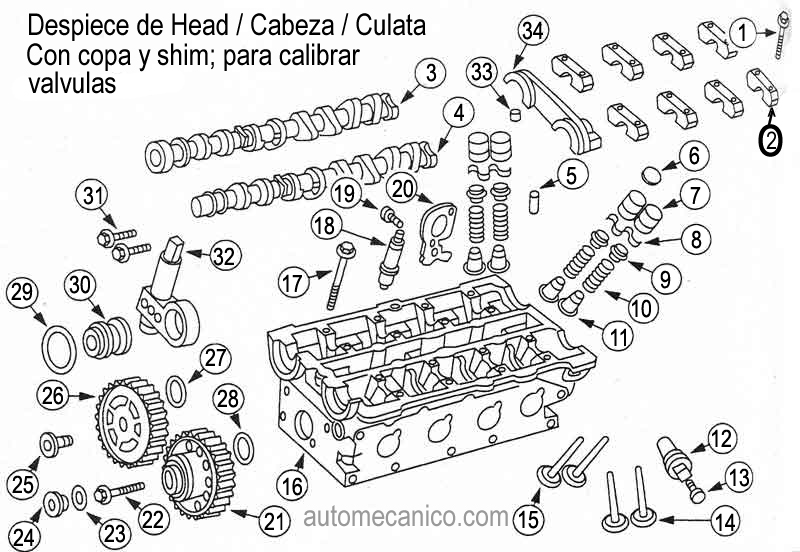

Despiece de una cabeza [culata], doble arbol de levas sobre la cabeza.

Viene de la Pagina anterior....
En este ejemplo, el arbol de levas al girar [3 y 4], presiona los cubos de los resortes de valvulas [6 y 7], haciendo que las valvulas [14 y 15] se despeguen de su asiento,..
 cumpliendo asi la funcion de abrir y cerrar, controlando el ingreso, sellado y salida de mezcla y/o demas fluidos de la camara de combustion.
En otras palabras en este tipo de cabeza; no se ocupa el tren  de balancines [rocker arm shaft, and rocker arm].
 Por lo tanto, la regulacion, se hace, intercambiando, shins [discos].
Por defecto, en la parte inferior de la pagina mostramos  un ejemplo de otro tipo de cabeza...

1] Tornillo o perno de la tapa de asiento del arbol de levas 13] Tornillo del sensor del arbol de levas 25] Tornillo del arbol de levas de admision
2] Tapa de asiento del arbol de levas 14] Valvulas de admision 26] Engrane del arbol de levas-admision
3] Arbol de levas de admision 15] Valvulas de escape 27] Retenedor de aceite del frente del arbol de levas
4] Arbol de levas de escape 16] Estructura de la cabeza[culata] 28] O Ring
5] Tapon 17] Tornillo o perno de la cabeza 29] Retenedor de aceite del arbol de levas del frente
6] Shim para ajustar o calibrar valvula 18] Bujia 30] Alimentador de aceite
7] Copa o cubo de valvula[tipo solido] 19] Tornillo sujetador de la oreja para levantar el motor 31] Tornillos del alimentador de aceite
8] Seguro retenedor de valvula/resorte 20] Oreja para levantar el motor 32] Relieve , pestana,borde, del surtidos de aceite
9] Retenedor de resorte/valvula. 21] Engrane del arbol de levas-escape 33] Guia de posicion de tapa del asiento del arbol de levas
10] Resorte de valvula [codigo color/rojo admision - azul escape] 22] Tornillo del engrane del arbol de levas escape 34] Quinta tapa del asiento de arbol de levas
11] Sello retenedor de aceite de valvula 23] O ring
12] Sensor de posicion del arbol de levas 24] Sellador tapon

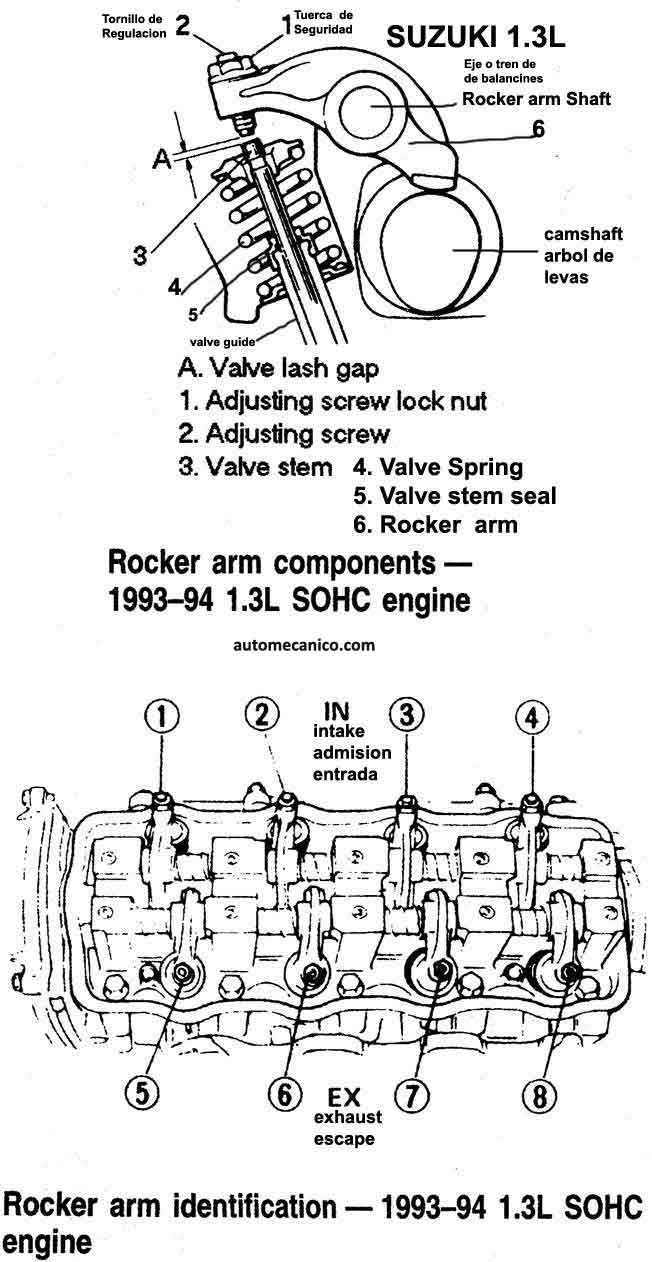

Suzuki 1.3L 1993-94 SOHC

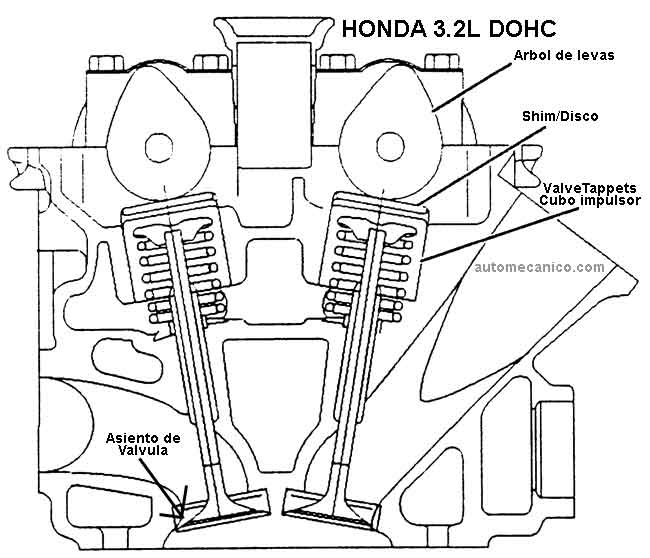

Honda Passport 3.2L DOHC V6

Continuar Sellos de valvula..
