HYUNDAI  EXCEL 1991-  1.5L
MECANICA AUTOMOTRIZ

FUEL INJECTION

HYUNDAI  EXCEL 1991-  1.5DESCRIPCION Y FUNCIONAMIENTO

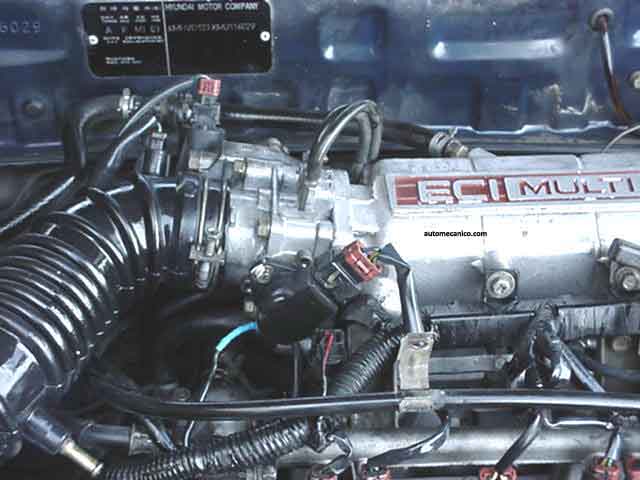

Este motor viene equipado con un sistema de injection multiple.

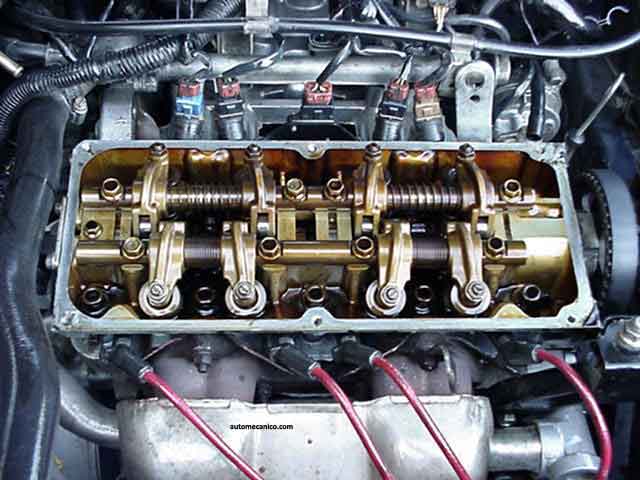

En el lado izquierdo se muestra la culata (cabeza) donde se puede apreciar los 8 actuadores de valvulas [pericos, balancines etc]...
...las cuales se pueden calibrar manualmente. [llevan tornillos y tuercas para la regulacion o calibracion]
Tenga en cuenta que a diferencia del motor anterior [de carburador], este por ser un motor equipado con fuel injection, trae  bomba de gasolina  electrica, y esta se encuentra alojada en el tanque de gasolina; usa 8 valvulas [ 4 de admision y 4 de escape]
Igualmente, observe que este motor se diferencia del modelo anterior que usa carburador;  porque aquel, lleva 12 valvulas [ 4 de escape, 4 de admision y 4 valvulas Jets]
El cambio de la banda del tiempo, es relativamente similar, al motor de modelos anteriores.
Solo tengamos en cuenta; que la polea principal del ciguenial lleva   4 tornillos adicionales, al tornillo principal que debe removerse.

HYUNDAI  EXCEL 1991-  1.5L-DESCRIPCION - BANDA DE TIEMPO

En la ilustracion podemos apreciar una banda de tiempo instalada, en posecion de trabajo;(La fotografia fue tomada de arriba hacia abajo), Tambien se puede apreciar la ubicacion de la bomba de agua.
Recuerde que puede agrandar, las fotografia para  ver mas detalles.
Tome nota: Cambiar la banda de tiempo o correa de sincronizacion de este tipo de motor es relativamente facil, como importante hacerlo
Tambien es importante lubricar o renovar el rodaje o balero del tensor, antes que este se reseque o pierda la grasa
Aqui tambien debe aprovechar, para cambiar la bomba de agua
En este ultimo caso, tenga mucho cuidado al retirar la bomba de agua; esta lleva un "O" ring, o empaque de hule, que le sirve en el acople al alojamiento de la bomba [ el oxido, deteriora esta parte, y un exceso de fuerza, puede complicarle el trabajo].

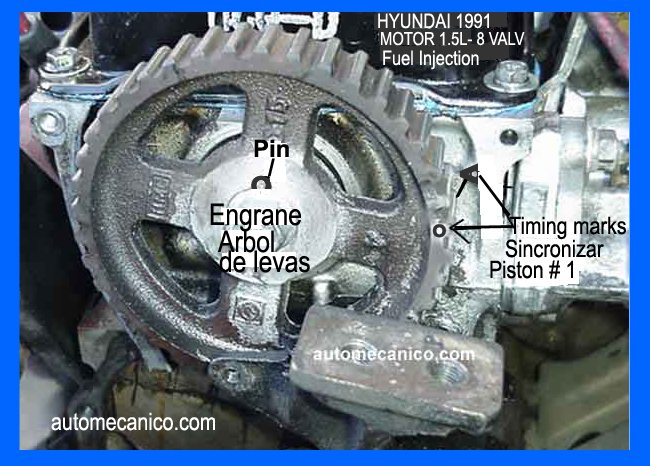

Engrane del arbol de levas Engrane del cigueƱal Tensor de la banda
